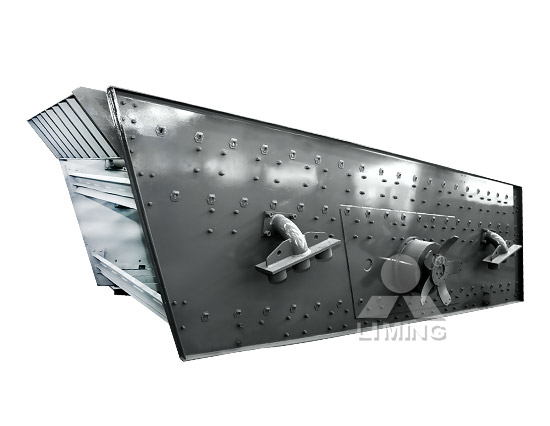

產品簡介：YKN系列圓振動篩是在二十多年振動篩設計經驗基礎上，結合國際的振動篩制造技術開發成功的高強度大激振力的圓振動篩。適用于處理含水分不大于5%、塊度大、散密度大的各種礦石、巖石等，主要用于建材、礦山、化工、水泥等工業部門的篩分作業。
應用范圍：砂石料場、混凝土制砂、干粉砂漿、機制砂、電廠脫硫、石英砂等
物 料：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、方解石、石英石、輝綠巖等
24小時熱線電話：400-655-9906
運用有限元分析技術對篩框進行優化計算；側板采用整體折彎件，不易產生焊接裂紋；激振器通過調整副偏心塊的數量，便可以滿足不同激振力要求，適應不同振幅的要求。
該系列振動篩采用同步齒形帶結構，與齒輪同步器相比，重量輕，維修方便；激振器采用外置式塊偏心結構，比軸偏心振動器裝拆方便，維修更容易；激振器之間用萬向節聯接，安裝更換靈活。
電機與激振器聯接采用撓性聯軸器，使力矩的傳動沒有軸向力的傳遞，從而運行更加穩定。。
YKN系列振動篩主要由電機傳動部，中間軸部件，撓性聯軸器，激振器組件，篩框組件等部分組成。
YKN系列振動篩采用偏心塊作激振源來帶動篩體作圓振動，其工作原理是：篩框通過彈性支撐在底座（或基礎）上，偏心塊件安裝在軸上，軸通過軸承和軸承座安裝在篩框的側板上，主軸旋轉時帶動偏心塊旋轉，偏心塊產生的慣性力迫使篩框產生振動。隨著電動機連續運行，篩機作近似圓軌跡運動，實現篩分作業。
| 型號 | 篩網面積（m²） | 安裝傾角（°） | 篩孔尺寸 | 最大篩分粒徑 | 振動次數（r/min） | 雙振幅 | 裝機功率（kW) | 處理能力（t/h） |
| 2YKN1860 | 2×10.8 | 20 | 5~150 | 400 | 800-900 | 5~9 | 22 | 70~400 |
| 3YKN1860 | 3×10.8 | 20 | 5~150 | 400 | 800-900 | 5~9 | 22 | 70~400 |
| 4YKN1860 | 4×10.8 | 20 | 5~150 | 400 | 800-900 | 5~9 | 30 | 70~400 |
| 2YKN2160 | 2×12.6 | 20 | 5~150 | 400 | 800-900 | 7~11 | 30 | 100~600 |
| 3YKN2160 | 3×12.6 | 20 | 5~150 | 400 | 800-900 | 7~11 | 37 | 100~600 |
| 4YKN2160 | 4×12.6 | 20 | 5~150 | 400 | 800-900 | 7~11 | 45 | 100~600 |
| 2YKN2460 | 2×14.4 | 20 | 5~150 | 400 | 800-900 | 7~11 | 30 | 150~850 |
| 3YKN2460 | 3×14.4 | 20 | 5~150 | 400 | 800-900 | 7~11 | 37 | 150~850 |
| 4YKN2460 | 4×14.4 | 20 | 5~150 | 400 | 800-900 | 7~11 | 45 | 150~850 |
| 2YKN3075 | 2×21.6 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×45 | 200~1200 |
| 3YKN3075 | 3×21.6 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×45 | 200~1200 |
| 2YKN3672 | 2×25.92 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×45 | 240~1650 |
| 3YKN3672 | 3×25.92 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×45 | 240~1650 |
注：技術參數如有變動，恕不另行通知。Any change of technical data shall not be advised additionally.
