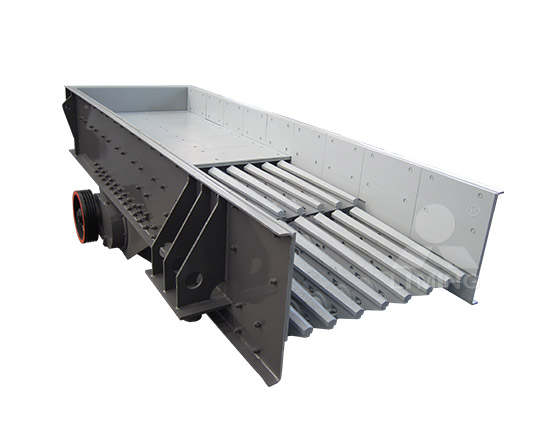

產品簡介：TSW系列振動給料機是我公司在總結多年來從事礦山行業設計、生產、銷售、服務經驗的基礎上，結合現代工業科技的發展，廣泛吸收國外技術而自主研發和設計的新型給料機。
應用范圍：TSW給料機廣泛用于冶金、煤礦、選礦、建材、化工、磨料等行業的破碎、篩分聯合設備中，將塊狀、顆粒狀物料從貯料倉庫中均勻、定時、連續地給到受料裝置中。在破碎生產線中，可為破碎設備連續均勻地給料，并對物料進行初篩分。
物 料：河卵石、花崗巖、玄武巖、石英石、鐵礦石、輝綠巖、石灰石、方解石、白云石、重晶石、滑石、石膏、膨潤土等
24小時熱線電話：400-655-9906
TSW給料機全部采用4極電機，提高了偏心軸轉速；蓖條采用二段階梯且下安裝傾角結構，大大提高了給料能力和工作效率；TSW給料機向大型化方向發展，提高了處理能力，可適應高產集約化生產需要。
給料箱主要受力部位側板及后撐板采用16Mn鋼板；底護板及側護板采用具有很高屈服強度的NM360鋼板，從而改善槽體磨損，降低維護量；蓖條采用ZGMn13-4鑄造，結構承載能力更強，壽命更長。
TSW給料機結構簡單緊湊，體積小，重量輕，電機底架固定到基礎上，不參與振動，增加了設備運轉的可靠性。

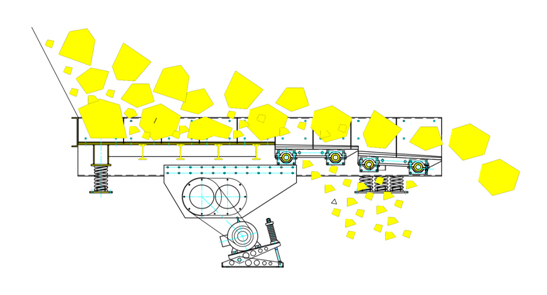

TSW給料機慣性式雙偏心軸激振器能產生定向激振力。兩軸之間有一對傳動比為1的齒輪副連接，保障其回轉方向相反，轉速相等。通過電動機驅動，兩偏心軸旋轉，由于兩軸上的偏心質量和偏心距大小相等，所產生的慣性力在一個方向互相抵消，而在另一個方向互相疊加，從而合成的定向激振力，使與此激振器剛性連接的給料槽體在支承彈簧上做強制振動，物料在振動力的作用下，在料槽上作滑動及拋擲運動，從而使物料前移而達到給料目的。當物料通過槽體上的蓖條時，較小的物料通過蓖條之間的間隙落下，不再經過破碎而直接進入下道破碎工序，從而起到預篩分效果，充分保障破碎設備的破碎效率及能力。
表一：TSW系列振動給料機技術參數
| 型號 | 最大進料粒度 | 給料能力（t/h） | 偏心軸轉速 | 料槽尺寸 | 設備重量 | 外形尺寸 |
| TSW0936 | 500 | 130-280 | 750-900 | 960×3600 | 3.95 | 3680×2136×1953 |
| TSW1139 | 600 | 150-350 | 750-900 | 1100×3900 | 4.32 | 3980×2276×1953 |
| TSW1345 | 700 | 250-450 | 750-900 | 1300×4500 | 4.97 | 4580×2570×1980 |
| TSW1548 | 850 | 350-650 | 750-900 | 1500×4800 | 6.57 | 4880×2832×2044 |
| TSW1852 | 1000 | 450-850 | 740-860 | 1800×5200 | 7.43 | 5280×3145×2059 |
| TSW2156 | 1150 | 650-1000 | 700-850 | 2100×5600 | 9.86 | 5680×3520×2359 |
表二：配套設備參數
| 型號 | 三角帶 | 電動機 | 變頻控制器 | 主軸皮帶輪直徑 | 電機輪直徑 | ||
| 型號 | 數量 | 型號 | 功率 | ||||
| TSW0936 | SPC2800 | 3 | Y2-160L-4 | 15 | 15 | Φ420 | Φ244.6 |
| TSW1139 | SPC2800 | 3 | Y2-160L-4 | 15 | 15 | Φ420 | Φ244.6 |
| TSW1345 | SPC2800 | 3 | Y2-180L-4 | 22 | 22 | Φ420 | Φ244.6 |
| TSW1548 | SPC2800 | 4 | Y2-200L-4 | 30 | 30 | Φ530 | Φ290 |
| TSW1852 | SPC2800 | 4 | Y2-225S-4 | 37 | 37 | Φ570 | Φ290 |
| TSW2156 | SPC2800 | 5 | Y2-225M-4 | 45 | 45 | Φ600 | Φ290 |
注：技術參數如有變動，恕不另行通知。Any change of technical data shall not be advised additionally.
